防水封堵
工藝標準

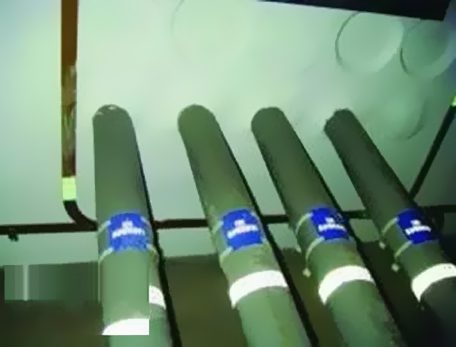

（1）電纜進出線孔外宜保持1m以上直線段以確保防水可靠。
（2）穿墻電纜孔洞應做到雙面封堵。
（3）封堵密實牢固，達到防水、密封、平整美觀。
設計要點
（1） 選擇有阻水性能的電力電纜。
（2） 6kv及以上XLPE電纜接頭應具有外包防水層。
（3）對電纜溝或隧道底部低于地下水位、電纜溝與工業水管溝并行鄰近、隧道與工業水管溝交叉時，宜加強電纜構筑物防水處理。
施工要點
（1）將電纜略微抬起，將阻水帶塞入電纜與孔壁間的空隙。在外墻和內墻電纜四周用封堵水泥進行封堵，封堵時將一塑料管插入內墻封堵水泥中。
（2）用壓制機將灌漿劑從塑料管孔灌入電纜與孔壁間的空隙，灌滿為止。將塑料管截斷，用封堵水泥將塑料管孔封堵密實。
（3）整個封堵要求形狀規范、整齊、美觀、不透水。

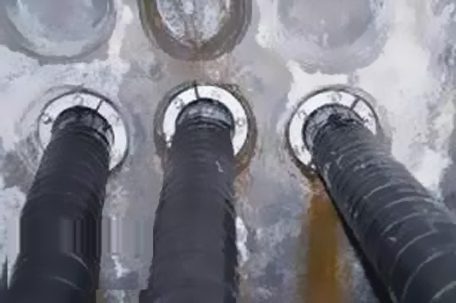

（4）地下變電站電纜隧道與變電站夾層電纜進出線孔隔墻兩側宜安裝阻水法蘭，阻水法蘭材質為非鐵磁性材料，安裝正確，密封嚴實。
監理要點
（1）對封堵所用材料進行抽查，質量應合格。
（2）巡視檢查整個封堵形狀規范、整齊、美觀、不透水。
