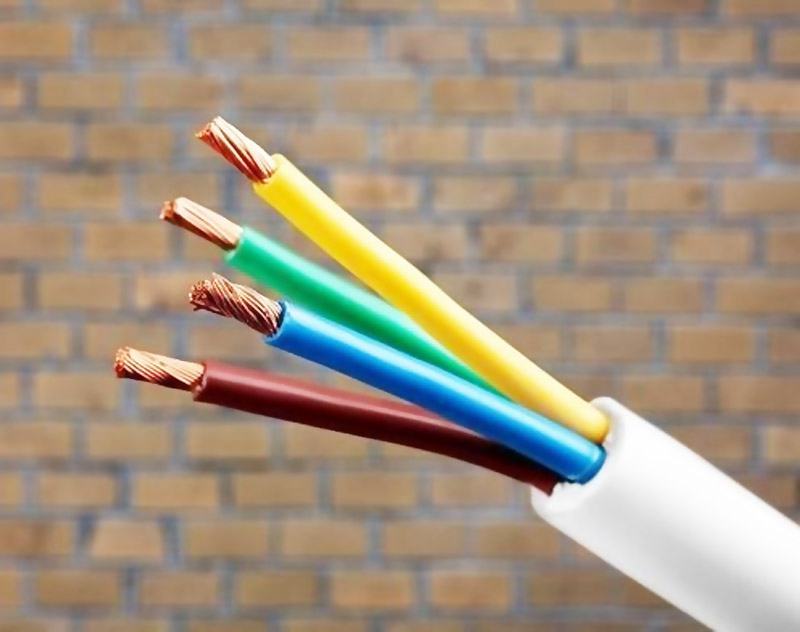

本文列出的十個誤區都是工程與維護人員容易發生的，事實上導線線徑挑選還有更多的影響要素，詳細挑選線徑時應依據環境溫度、答應溫升、敷設辦法等查詢電工手冊或其它相關規劃規范。
誤區一：經濟電流密度2~4A/mm2，選2偏安全，選4偏經濟
依照經濟電流密度挑選溝通線徑是通行的辦法，銅質電纜經濟電流密度為2~4A/mm2。明顯，取經濟電流密度為2A/mm2時，線徑較粗，出資本錢較高;取經濟電流密度為4A/mm2時，線徑較細較經濟。
誤區二：只按經濟電流密度，不復核電纜壓降
假定某單相溝通負載最大電流不超越16A(單相負載電流一般不超越20A)，按經濟電流密度法選用4mm2電纜，假如負載間隔100米，銅電導率σ為57，電纜電阻為：R=L/(σS)=100×2/(57×4)=0.88Ω
誤區三：只挑選電線線徑，不考慮電線類型
核算電纜線徑時，只確認了電纜金屬介質的截面積。只需截面積相同，不管何種絕緣層與護套，電纜自身性質完全相同(銅質，通信機房電力電纜一般不必鋁芯電線)。
誤區四：優先挑選長時間安全載流量大的電纜
一般地，從電纜的絕緣功能、環保功能和耐候功能等方面看，YJV電纜載流量大，在各方面比VV電纜功能更優異，應在工程規劃中優先考慮。事實上，YJY電纜盡管具有載流量大、電纜直徑小、重量輕、便利裝置等長處，但在平等截面積條件下，YJY電纜比VV電纜流量大的原因只是是由于能接受的溫度高罷了。
誤區五：并聯多大的導線，就相當于線徑增大多少平方
大型機房負載容量大，需求供給很大的電流，假如挑選一根導線，無疑需求線徑很粗的供電電纜，施工并不便利，乃至沒有滿足粗的導線可供使用。多根導線并聯是答應的，由于線徑小的電線每平方載流量大于粗電線，并聯辦法或許在經濟上更合算。
誤區六：只依據負載電流，未考慮短路電流
只依據負載電流挑選溝通輸入電纜的線徑，事實上存在著安全危險。例如，某大樓由功率S為315KVA的變壓器供電，變壓器Z值為5%。現欲在配電室添加一臺3P空調(單相)，發現配電柜內有一額外容量為500A的斷路器CB3閑暇未用，擬經過該斷路器為空調引進一相溝通電。
誤區七：按負載電流選線，不考慮斷路器容量
依據負載性質不同，斷路器容量一般挑選為負載電流的1.15~1.5倍。斷路器選定今后，過載跳閘電流即已確認(大型斷路器往往答應整定跳閘電流)。
誤區八：只考慮建造本錢，不核算運轉總本錢
規劃單位進行配電規劃時，會核算負載電流、線路壓降等，按建造出資最低的準則規劃，較少考慮運轉本錢。仍以3P空調為例，假如選用4mm2的電纜，耗費在電纜上的功率為： P=I2R=122×0.44=63W
誤區九：零線挑選未考慮三次諧波與不平衡電流
當負載三相不平衡時，零線將有電流流過;當三相嚴峻不平衡時，零線電流乃至大于相電流。核算機、節能燈等電子設備多發生三次及三的倍次諧波，諧波電流經過零線。
誤區十：維護地線意圖是等電位銜接，線徑細一點也能夠
溝通設備與機房接地排之間、設備內部部件與機柜之間銜接有維護接地線，一方面是等電位銜接的要求，使一切設備和部件外殼堅持等電位，防備觸電以及由于雷電侵入導致的內部放電;另一方面用于泄放接地毛病電流。
溝通電纜的挑選看似簡略，但為了挑選安全而又經濟的電纜，則需求歸納考慮多方面的要素。或許由于挑選了過大的線徑添加建造本錢，挑選過小的線徑添加運轉本錢并或許導致嚴峻的安全危險。
